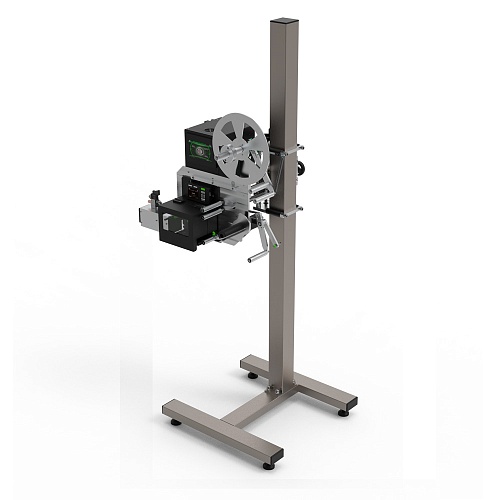

Автоматический принтер-аппликатор H-ПР-06

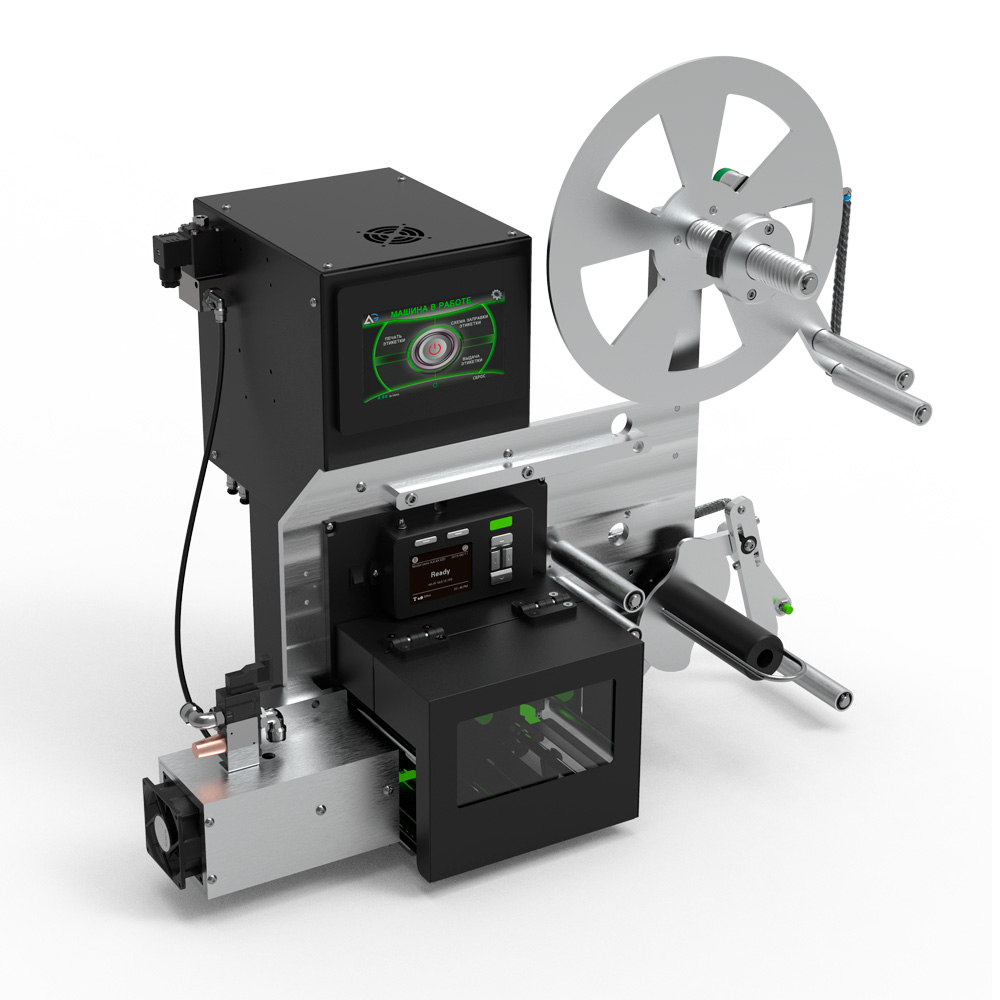

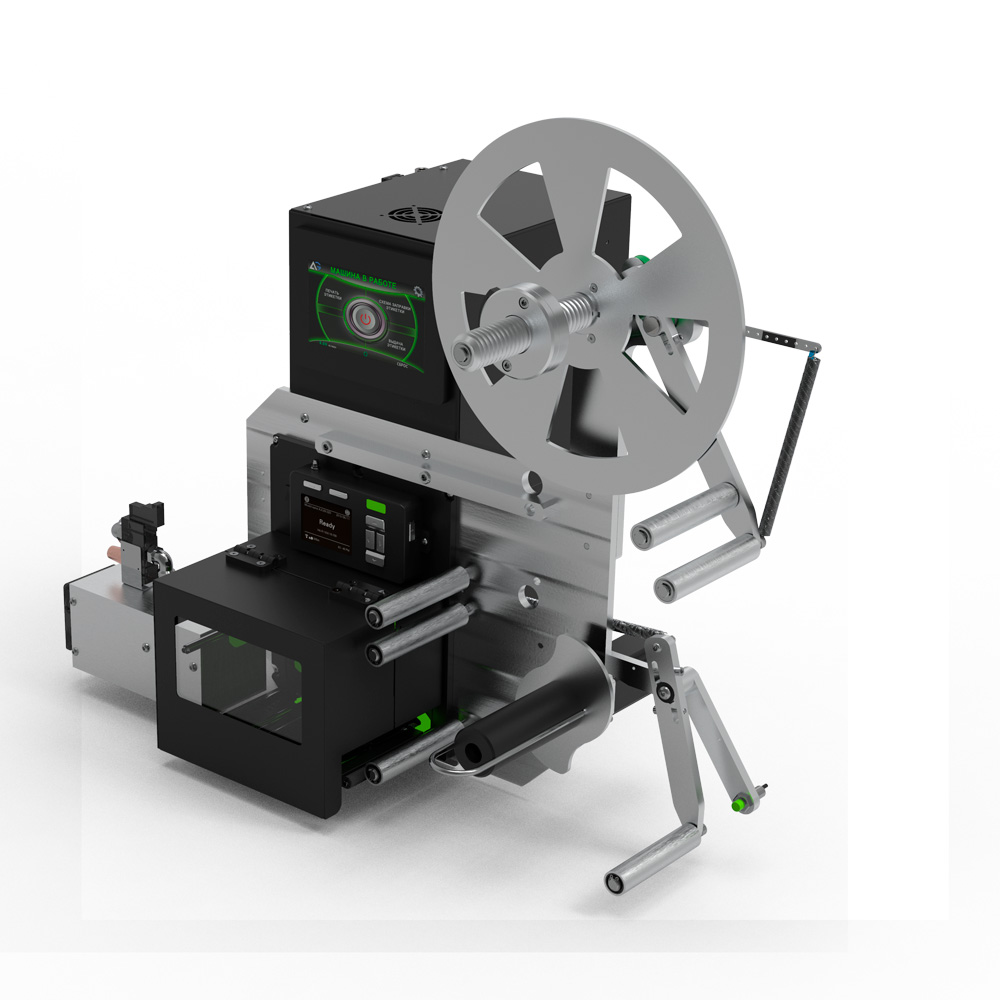

Принтер-аппликатор Н-ПР-06 разработан на базе печатного блока TSC PEX-2340L/R, предназначен для печати и переноса этикеток на объекты с помощью воздушно-импульсного модуля. Устройство состоит из следующих модулей:
- Автоматический принтер-аппликатор этикеток (на базе промышленного печатного модуля).
- Стойка СТ-01 c регулировками по осям X и Y. Стойка СТ-03
- Модуль переноса этикетки.
- Опционально может быть оснащён конвейером.

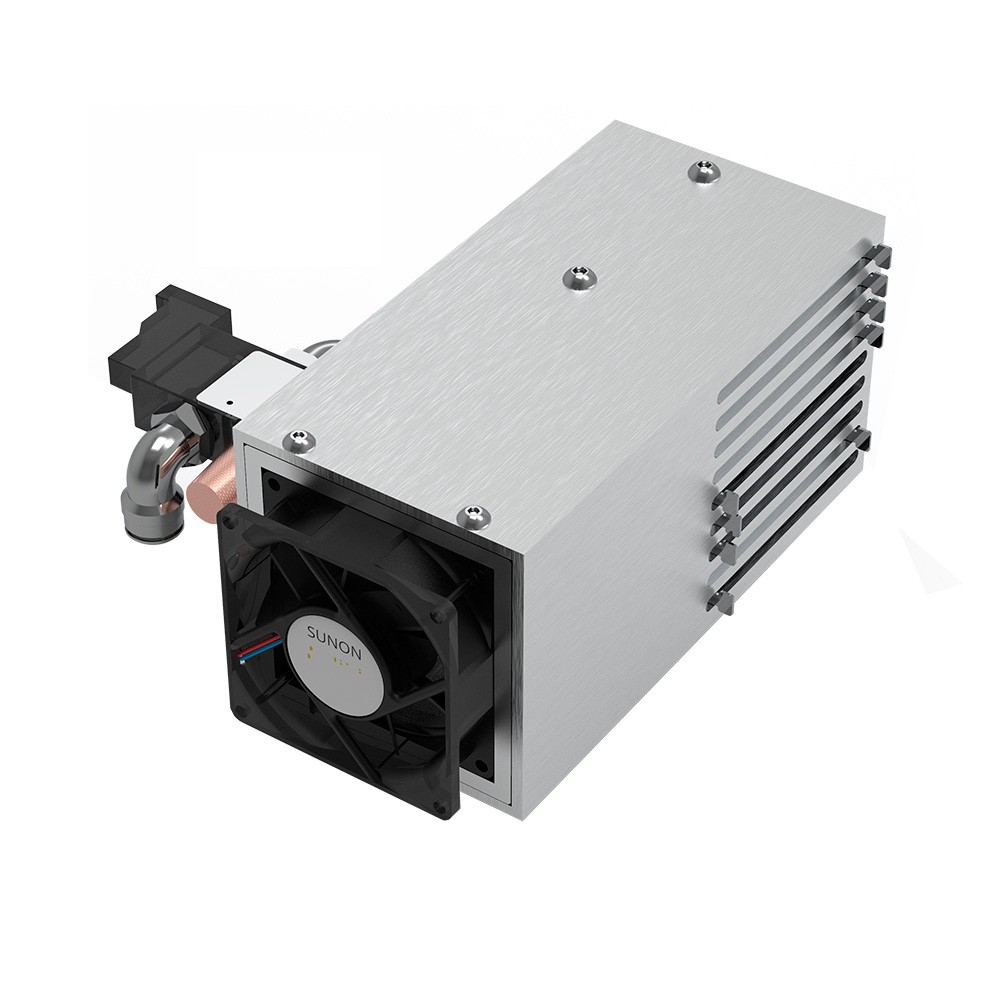

МОДУЛЬ ПЕРЕНОСА
Воздушно-импульсный модуль представляет собой воздушно-струйное устройство, которое содержит вытяжной вентилятор, предназначенный для создания вакуума внутри вакуумной коробки. Вакуум нужен для удержания этикетки на решетке вакуумной коробки. Трубки подачи воздушного импульса, расположенные внутри вакуумной коробки, служат для переноса этикетки с вакуумной решетки на объект. Положение этих трубок можно менять в зависимости от формы и размера используемых этикеток. Отпечатанная этикетка перемещается на дно вакуумной решетки с помощью вспомогательного воздуха. Вакуум удерживает этикетку на решетке до поступления сигнала от датчика объекта. Когда объект проходит под вакуумной коробкой, к трубкам подается воздушный импульс, и этикетка переносится на объект.
- Тип нанесения бесконтактный
- Расположение поверхности для нанесения этикетки Сверху
- Производительность (шт/мин) при размере этикетки 50х50мм, не более 30
- Расстояние до объекта нанесения до 50 мм

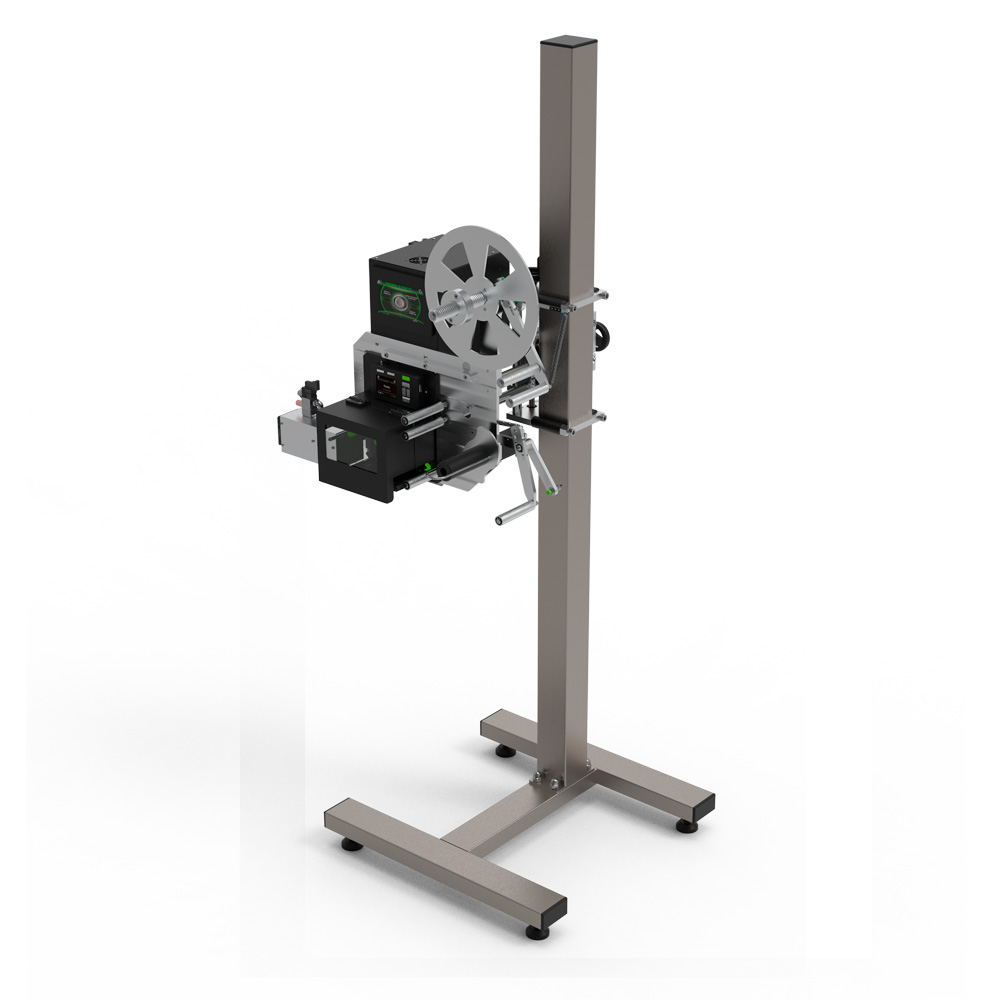

Стойка принтера-аппликатора СТ-01 (верхнее нанесение)

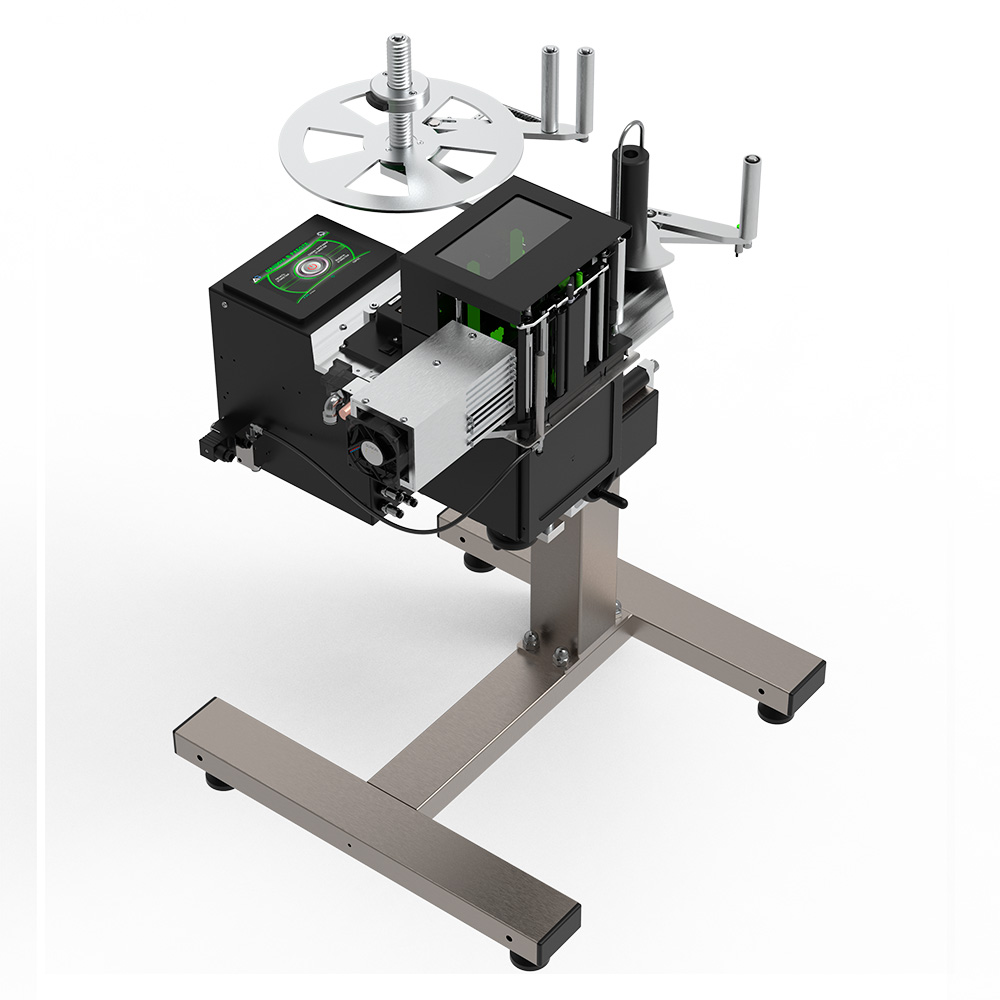

Стойка принтера-аппликатора СТ-03 (боковое нанесение)
МОДУЛЬ ПЕЧАТИ
Модуль печати реализован на базе промышленного печатающего блока TSC Серии PEX-2000 (характеристики). Для обеспечения легкой интеграции PEX-2000 обладает высокой совместимостью с аппаратными средствами и программным обеспечением. У него имеются интерфейсы DB15 и DB25, и оно поддерживает эмуляцию GPIO принтеров основных марок.
Устройство PEX-2000 надежно в эксплуатации 24 часа в сутки 7 дней в неделю, компактно в условиях ограниченного пространства и удобно в обслуживании. Обеспечивает высокую точность отпечатка для этикеток длиной не менее 5 мм и отклонение печати в пределах ±0.4 мм. Оно также совместимо с инструментами удаленного управления принтерами TSC Console и SOTI Connect.
